科技创新 | 陕西海嵘工程科技集团智能检测设备研发成果（二）

创新是引领发展的第一动力，陕西海嵘工程科技集团一直致力于通过科技创新增强集团实力，推动集团可持续发展。

近年来，集团公司在公路隧道和轨交隧道智能检测，综合检测领域持续投入，目前已研发成功多款产品，主要包含公路检测和轨道交通检测两大系列。

现特推出一期以“科技创新，增强实力”为主题的系列推文，详细介绍公司多款智能检测设备。

上一期主要介绍了公铁两用隧道检测车（一代）、公路隧道综合检测车（二代）以及城轨智能综合检测车（三代）。

这一期将主要介绍高速公路路基检测车、高速公路路堑边坡监测车、地铁隧道综合检测车（二代）、车辆360°动态图像在线检测系统

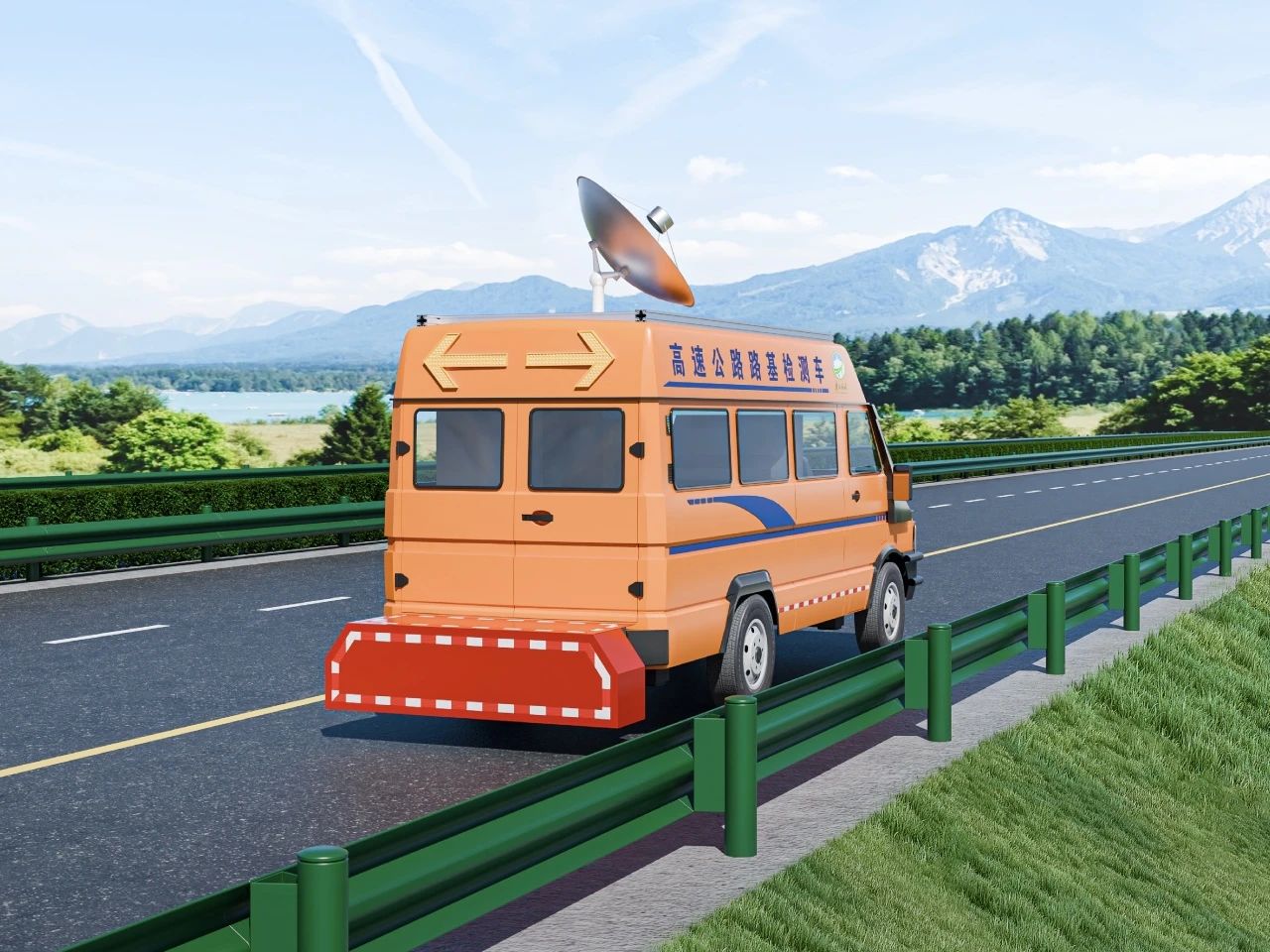

一、高速公路路基检测车

（一）产品外观

（二）系统简介

高速公路路基检测车采用探地雷达对公路路基进行高速扫描，获取路基内部空洞、坍塌、地基下沉、疏松等病害数据，对公路路基病害进行提前预报和分析。系统对雷达探测数据和导航地图可进行自动关联，方便公路养护人员查看和分析。

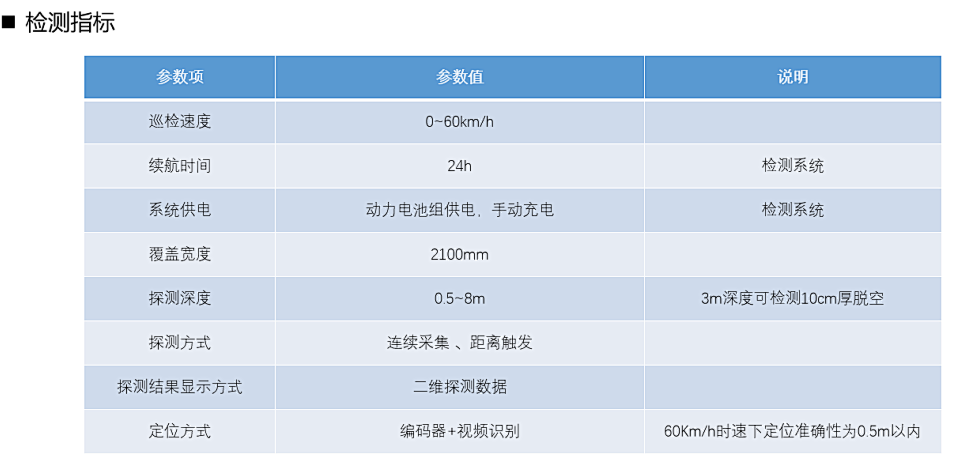

（三）技术优势

①非接触式快速检测：采用空气耦合天线，支持最高车速60km/h

②多频天线融合：雷达系统采用100MHz+300MHz双频天线，垂直分辨率最小0.15m

③路基深层探测：最大探测深度8m

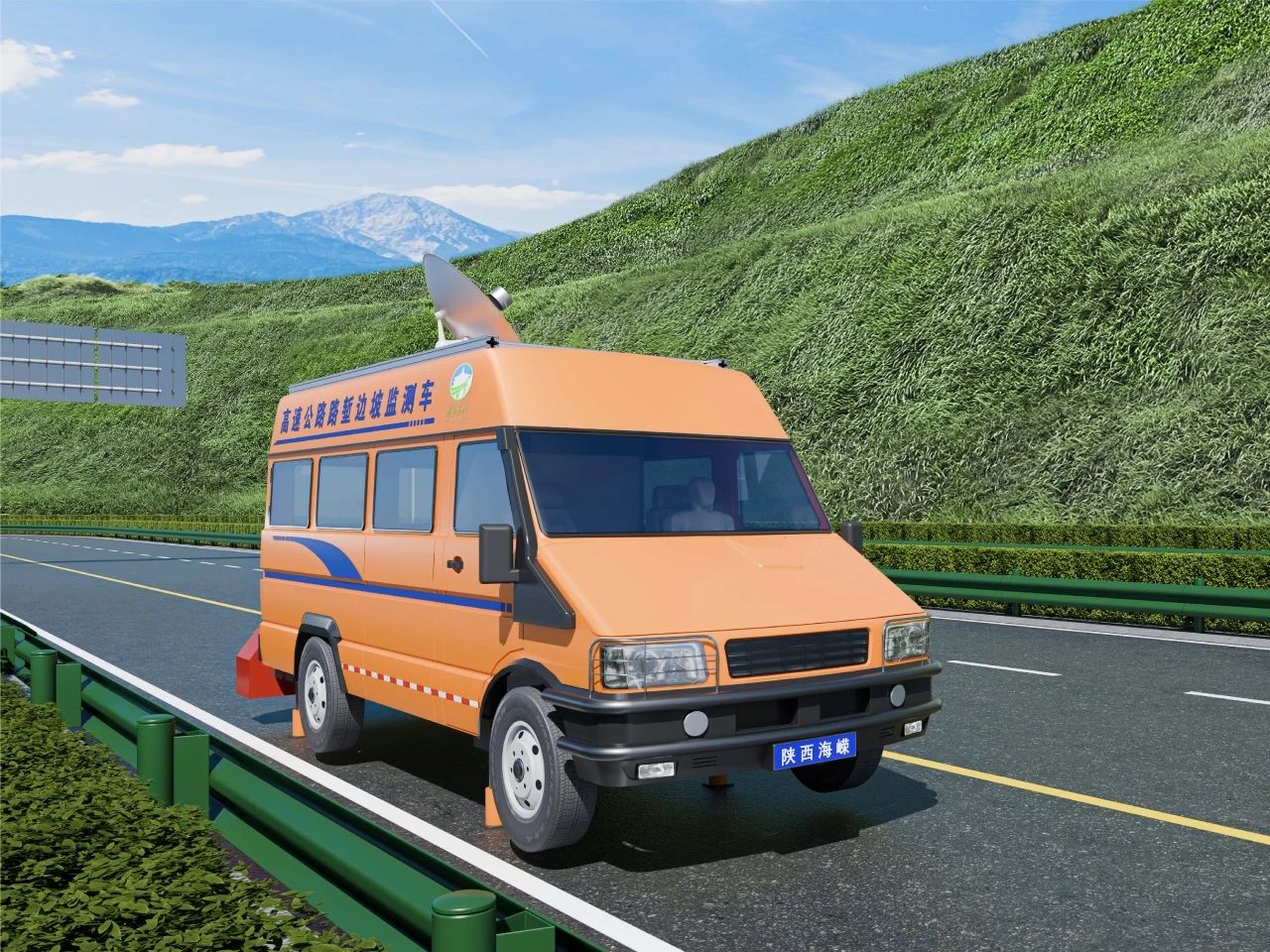

二、高速公路路堑边坡检测车

（一）产品外观

（二）系统简介

高速公路路堑边坡监测车采用地基合成孔径雷达差分干涉技术，对高速公路路堑边坡稳定性进行定点连续监测，对危险区域灾害进行预报。系统具有机动灵活、便于部署、安全可靠、数据多样的特点。

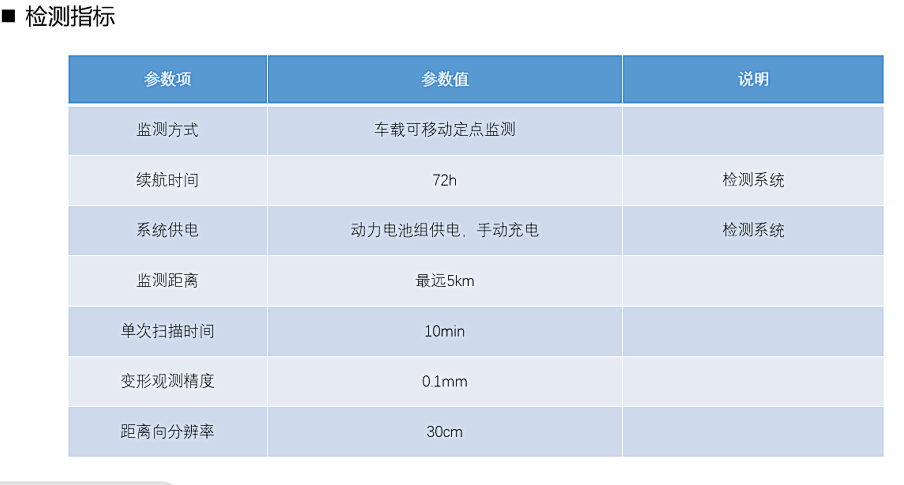

（三）技术优势

①可移动定点监测：雷达系统车载可移动，无需合作点，无需人工跑点

②全天候监测：不受光线，天气影响

③监测范围大：最远5km，120°监测范围全覆盖

④监测精度高：变形观测精度0.1mm，距离向分辨率30cm

⑤快速获取数据：系统单次测量周期10min

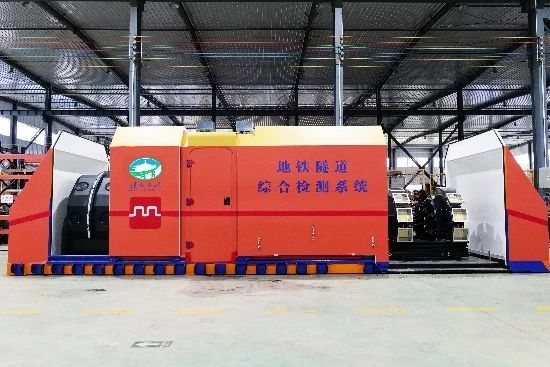

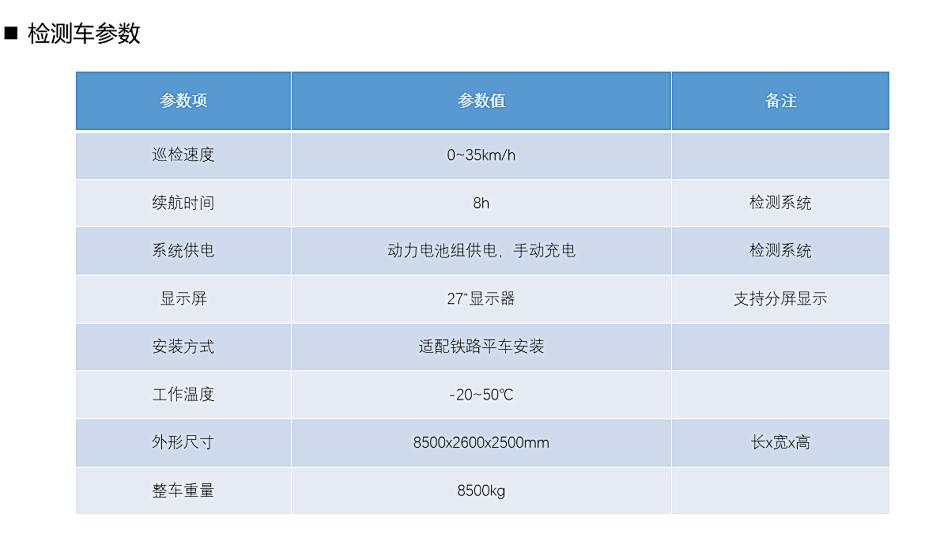

三、地铁隧道综合检测车（二代）

（一）产品外观

（二）系统简介

地铁隧道综合检测车由弓网检测、钢轨检测、隧道变形检测等系统组成。

系统软件采用机器学习、数字图像处理、点云数据分析等技术，对隧道、轨道和路基表面特征进行多次采集和分析后，并对隧道、轨道和路基中的各种病害和干扰项进行分类，建立病害特征库，利用机器学习算法自动识别隧道中的各种目标，再结合隧道、轨道和路基其他特征数据使病害分析系统达到自动诊断和自动预测。

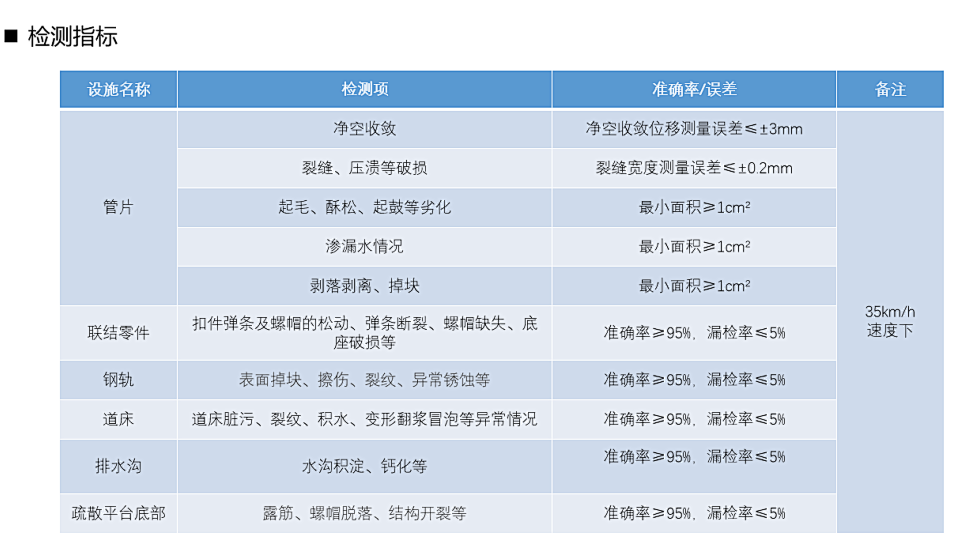

（三）技术优势

①高速数据采集：采用面阵相机、线阵相机、激光三维扫描仪及其他等设备，针对地铁隧道衬砌、轨道、路基等变形和病害，高速获取纹理、点云等图像数据并存储，同时记录图像采集位置。

②高精度隧道变形检测：采用激光三维扫描系统精确检测隧道断面几何参数，利用椭圆拟合法精确计算出隧道净空收敛变形量。在35km/h的检测速度下，隧道净空收敛变形量检测精度±3mm。

③隧道内高精度里程定位：数据采集车相对百米标实时定位精度±2cm，相对隧道检测起点定位精度± 0.5m。

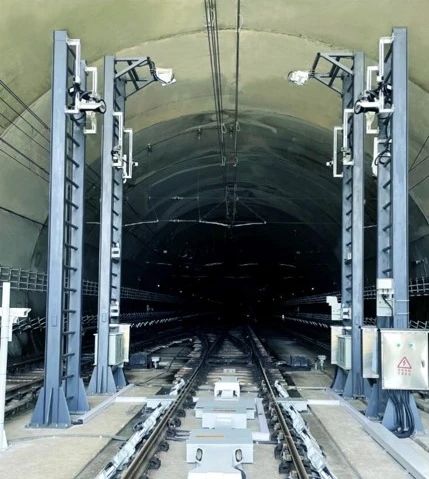

四、车辆360°动态图像在线检测系统

（一）产品外观

（二）系统简介

车辆360°动态图像在线检测系统安装在车辆段、出入段线或正线上，采用线阵相机、3D相机等高速图像采集设备，对车辆车顶、车体车窗、车侧走行部以及车底关键部件进行扫描，利用数字图像处理算法对车辆部件典型故障智能诊断分析，及时发现车辆外观零部件故障及异常情况，减轻人工巡检劳动强度，提高检修效率为车辆安全运行提供技术保障。

以上是陕西海嵘工程科技集团当前所研发的七款智能检测设备的概况。

从一代车、二代车再到三代车的技术升级，从公路检测到轨道交通检测的业务范围拓展，无不彰显了海嵘集团在检测技术上的精益求精和服务水平上的不懈追求，同时也映射出集团创新的思维和前瞻性的战略视野。

未来，海嵘集团将继续深化智能检测设备的研发工作，不仅是为促进集团自身实力的提升，还愿能在检测行业的智能化进程中贡献力量。
